پلان مسکونی ۳ طبقه روی پیلوت | زمین 9.30×24.80 متر | کد پلان ۳۰۴۶
اگر قصد ساخت یک ساختمان مسکونی در زمینی با ابعاد 9.30×24.80 متر و بر 9.30 متر را دارید و پیش از شروع طراحی و اجرا به دنبال بررسی یک نمونه پلان مناسب هستید، این مجموعه می‌تواند گزینه‌ای کاربردی برای مشاهده و بررسی ایده‌های معماری در زمین‌های مشابه باشد.
این پروژه برای زمینی به ابعاد 9.30×24.80 متر با بر 9.30 متر طراحی شده و شامل ۳ طبقه مسکونی روی پیلوت است. سازماندهی فضاها با توجه به ابعاد زمین، سطح اشغال و نیازهای یک ساختمان مسکونی انجام شده و نقشه‌های معماری پروژه در قالب شیت‌های معماری ارائه می‌شوند.
مشخصات کلی پلان
- کد پلان: ۳۰۴۶
- نوع کاربری: مسکونی
- تعداد طبقات مسکونی: ۳ طبقه
- طبقه پیلوت: دارد
- زیرزمین: ندارد
- ابعاد زمین: 9.30×24.80 متر
- مساحت زمین: 230.64 مترمربع
- سطح اشغال تقریبی: 72 درصد
- بر زمین: 9.30 متر
- نوع زمین: شمالی‌ساز
- نوع سازه: اسکلت بتنی
- تعداد پارکینگ: ۳ واحد، تأمین‌شده
- متراژ واحدها: حدود 140 مترمربع
- کل زیربنا: 694.12 مترمربع
- تعداد شیت: ۹ شیت معماری
- اندازه شیت‌ها: A2
- مقیاس نقشه‌ها: ۱:۱۰۰
نقشه‌های موجود در این پلان

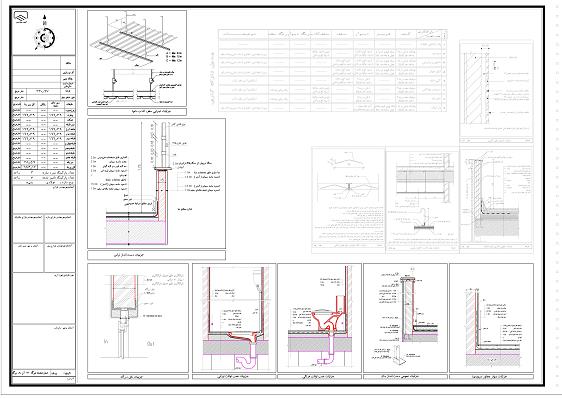

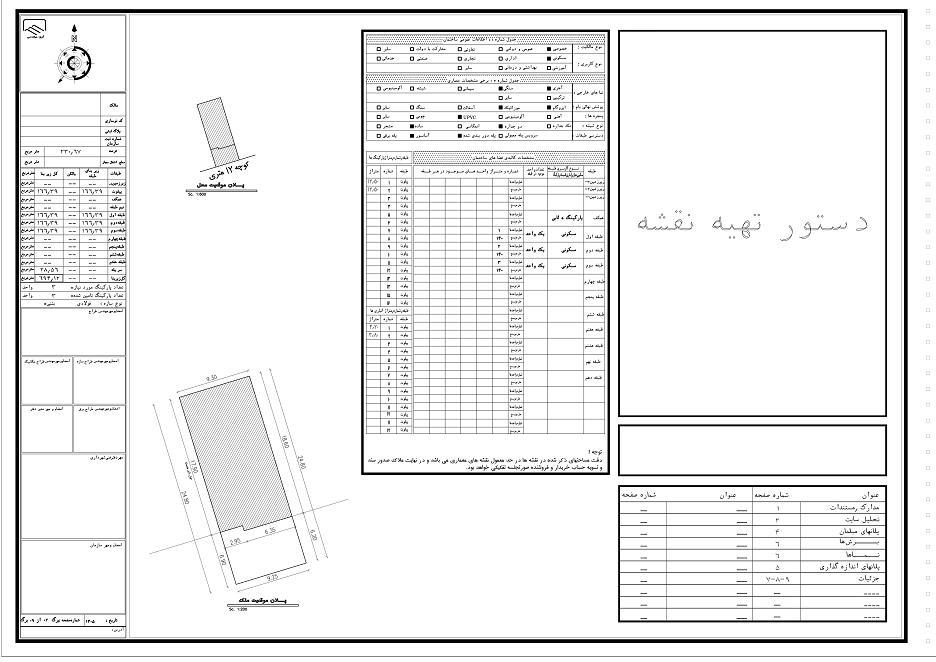

این مجموعه شامل نقشه‌های معماری پروژه است و موارد زیر را دربر می‌گیرد:

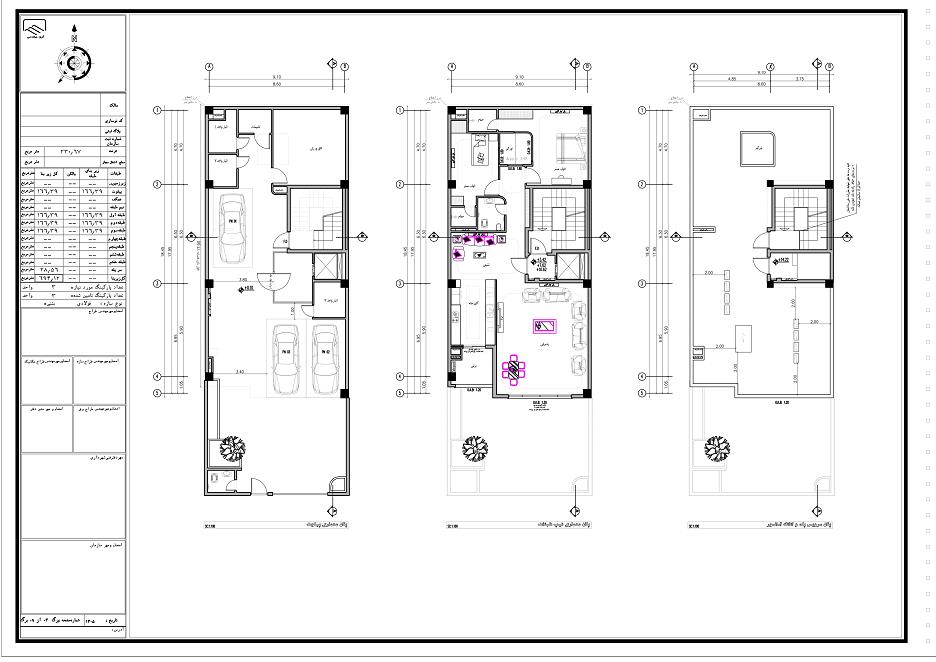

- پلان مبلمان معماری

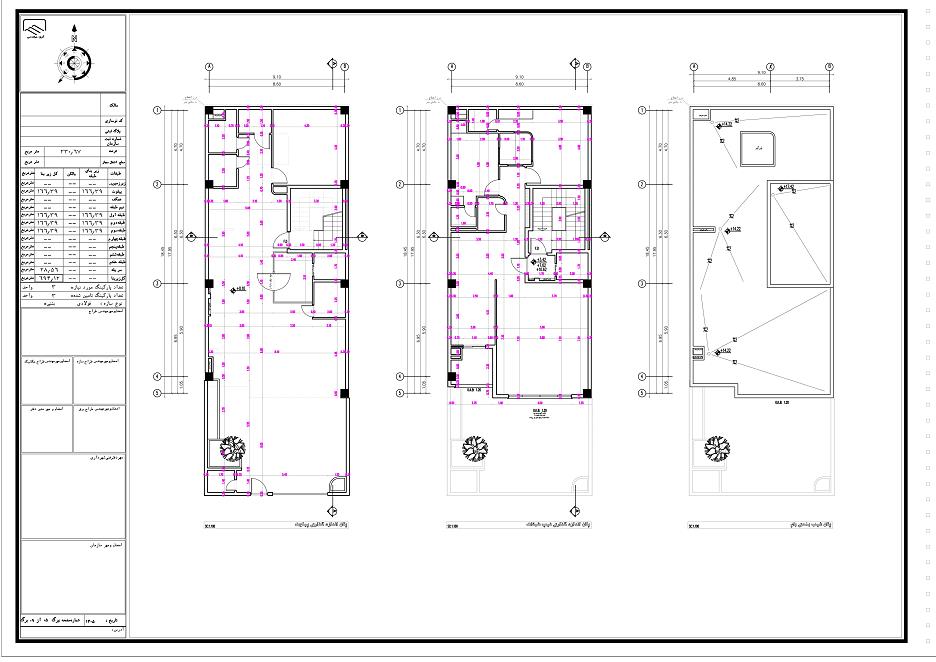

- پلان‌های اندازه‌گذاری
- پلان شیب‌بندی بام

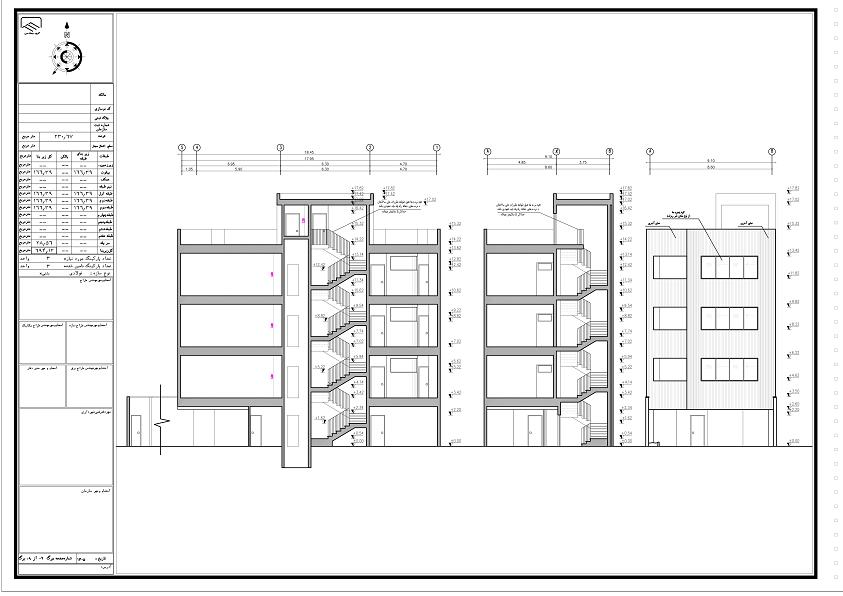

- مقاطع طولی
- مقاطع عرضی
- نمای جنوبی
- شیت‌بندی نقشه‌های معماری
- نقشه‌ها با مقیاس ۱:۱۰۰
این پلان می‌تواند نمونه‌ای مناسب برای بررسی نحوه سازماندهی فضاها، جانمایی بخش‌های مختلف ساختمان، محل پارکینگ، مسیرهای دسترسی و ارتباط بین طبقات در زمین‌هایی با ابعاد مشابه باشد.
فایل‌های قابل دریافت
فایل‌های این محصول در قالب یک فایل ZIP ارائه می‌شوند و شامل فایل‌های PDF و DWG هستند.
فایل PDF
فایل PDF شامل ۹ شیت معماری در سایز A2 است که با مقیاس ۱:۱۰۰ شیت‌بندی شده و برای مشاهده و چاپ آماده است.
این فایل برای افرادی که قصد بررسی نقشه‌های معماری، مطالعه جزئیات پروژه یا استفاده از نسخه چاپی نقشه‌ها را دارند، مناسب است.
فایل DWG
فایل اتوکد این پروژه با نسخه AutoCAD 2007 ارائه می‌شود و قابلیت ویرایش و چاپ دارد.
وجود فایل DWG این امکان را فراهم می‌کند که نقشه‌ها را در محیط AutoCAD باز کرده و در صورت نیاز، جزئیات مختلف آن‌ها را بررسی یا ویرایش کنید. این فایل برای مهندسان، معماران، طراحان و افرادی که به فایل قابل ویرایش نقشه معماری نیاز دارند، کاربردی است.
چرا قبل از ساخت، پلان‌های مختلف را بررسی کنیم؟
انتخاب پلان مناسب یکی از مراحل مهم پیش از طراحی و ساخت ساختمان است. بررسی نمونه‌های مختلف پلان به شما کمک می‌کند پیش از شروع فرآیند طراحی و اجرا، با نحوه جانمایی فضاها، پارکینگ، مسیرهای دسترسی، طبقات و سازماندهی کلی ساختمان آشنا شوید.
بررسی یک پلان مسکونی ۳ طبقه روی پیلوت می‌تواند دید بهتری نسبت به نحوه استفاده از فضا و طراحی ساختمان در زمین‌های مشابه ایجاد کند. همچنین مشاهده نقشه‌های اندازه‌گذاری، مقاطع و نماها به درک بهتر ساختار و سازماندهی کلی پروژه کمک می‌کند.
این مجموعه می‌تواند به عنوان نمونه پلان معماری و منبعی برای بررسی ایده‌های اولیه طراحی در پروژه‌های مشابه مورد استفاده قرار گیرد.
این پلان مناسب چه کسانی است؟
این مجموعه می‌تواند برای معماران، مهندسان، دفاتر فنی، دانشجویان معماری، سازندگان و افرادی که قصد بررسی نمونه‌های پلان مسکونی را دارند، مفید باشد.
از جمله مواردی که ممکن است در جستجوی این محصول باشید:
- پلان ساختمان مسکونی ۳ طبقه
- پلان ۳ طبقه روی پیلوت
- پلان ساختمان برای زمین 9.30×24.80 متر
- پلان ساختمان با سطح اشغال حدود 72 درصد
- پلان ساختمان مسکونی با بر 9.30 متر
- پلان ساختمان شمالی‌ساز
- پلان ساختمان با اسکلت بتنی
- فایل اتوکد پلان ساختمان
- فایل DWG نقشه معماری
- فایل PDF نقشه معماری
- نمونه پلان ساختمان مسکونی
مشخصات فایل دیجیتال
- فرمت فایل قابل ویرایش: DWG
- نسخه اتوکد: AutoCAD 2007
- فرمت فایل چاپی: PDF
- تعداد شیت: ۹ شیت معماری
- سایز شیت: A2
- مقیاس: ۱:۱۰۰
- فرمت تحویل: ZIP
- قابلیت فایل DWG: ویرایش و چاپ
نکته مهم
این محصول شامل فایل نقشه معماری و نمونه طراحی است. پیش از اجرای پروژه، نقشه‌ها باید با توجه به شرایط واقعی زمین، ضوابط شهرسازی، مقررات ملی ساختمان و الزامات مرجع صدور پروانه، توسط مهندس یا دفتر طراحی واجد صلاحیت بررسی شده و در صورت نیاز اصلاح و تأیید شوند.
