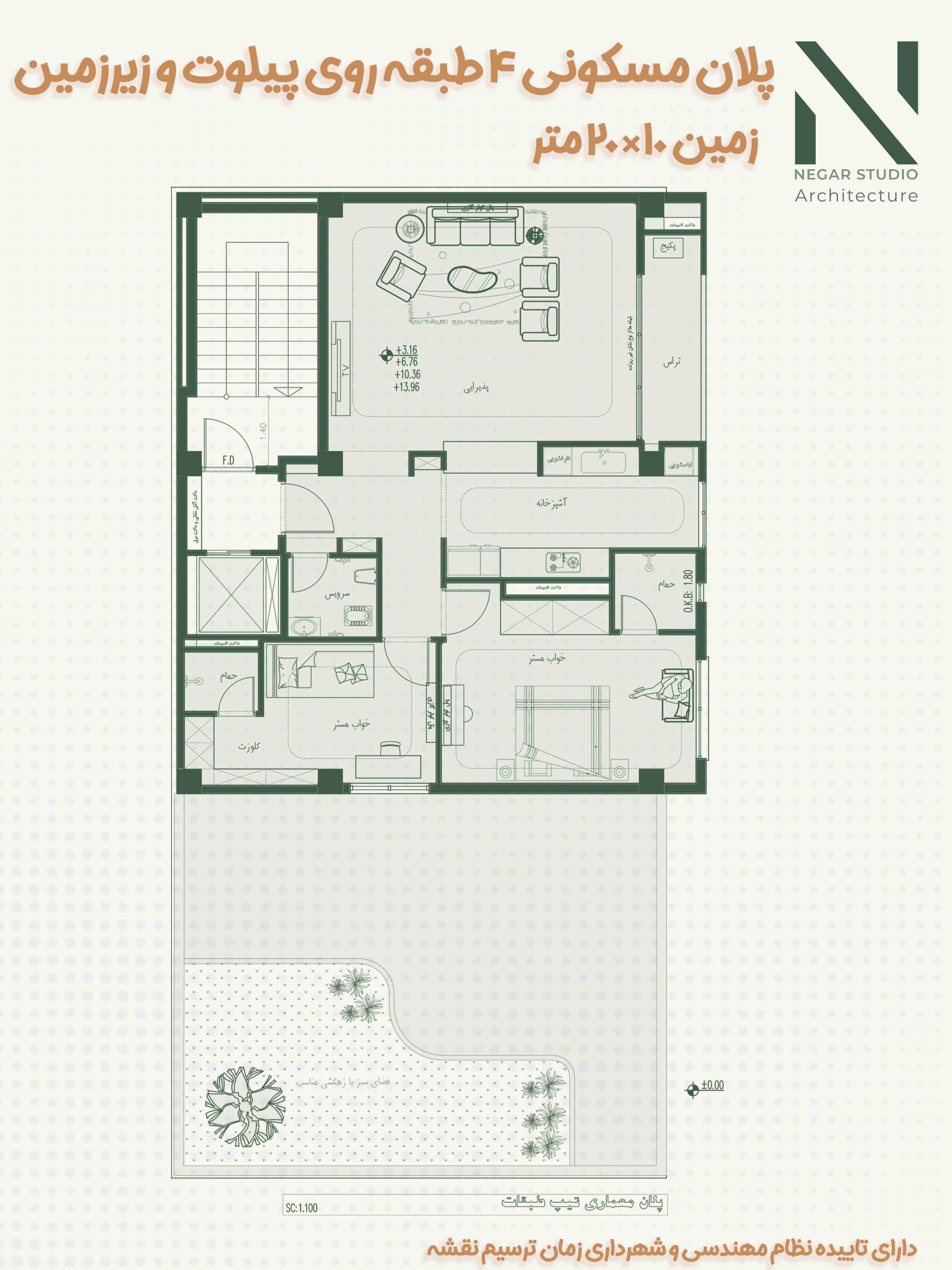

پلان مسکونی ۴ طبقه روی پیلوت و زیرزمین | زمین ۱۰×۲۰ متر | کد پلان ۳۰۴۳
اگر قصد ساخت یک ساختمان مسکونی در زمین ۱۰×۲۰ متر را دارید و پیش از شروع طراحی و اجرا به دنبال بررسی یک پلان مناسب هستید، این مجموعه می‌تواند گزینه‌ای مناسب برای مشاهده و بررسی ایده‌های معماری باشد.
این پروژه با زمین ۱۰×۲۰ متر و بر ۲۰ متری طراحی شده و شامل ۴ طبقه مسکونی روی پیلوت به همراه زیرزمین است. طراحی پروژه با در نظر گرفتن شرایط زمین و سطح اشغال انجام شده و نقشه‌های معماری آن در قالب شیت‌های A2 ارائه می‌شوند.
مشخصات کلی پلان
- کد پلان: ۳۰۴۳
- نوع کاربری: مسکونی
- تعداد طبقات مسکونی: ۴ طبقه
- پیلوت: دارد
- زیرزمین: دارد
- ابعاد زمین: ۱۰ × ۲۰ متر 200 مترمربع
- درصد ساخت: 60 درصد طبقات / زیرزمین 65 درصد
- بر زمین: ۲۰ متر
- نوع زمین: شمالی‌ساز
- نوع سازه: اسکلت بتنی
- تعداد پارکینگ: ۴ واحد، تأمین‌شده در پیلوت
- متراژ واحد ها: 105 متر مربع
- کل زیربنا: 797.33
- تعداد شیت: ۱۳ شیت معماری
- اندازه شیت‌ها: A2
- مقیاس نقشه‌ها: ۱:۱۰۰
نقشه‌های موجود در این پلان
این مجموعه شامل نقشه‌های معماری پروژه است و موارد زیر را دربر می‌گیرد:
پلان مسکونی ۴ طبقه روی پیلوت و زیرزمین | زمین ۱۰×۲۰ متر | کد پلان ۳۰۴۳

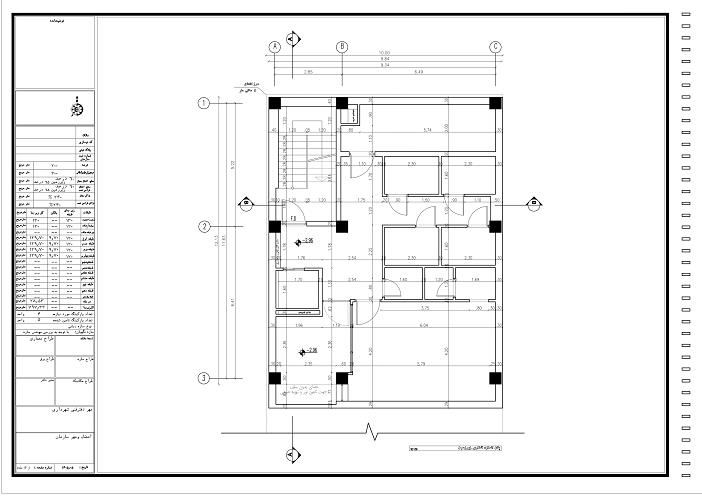

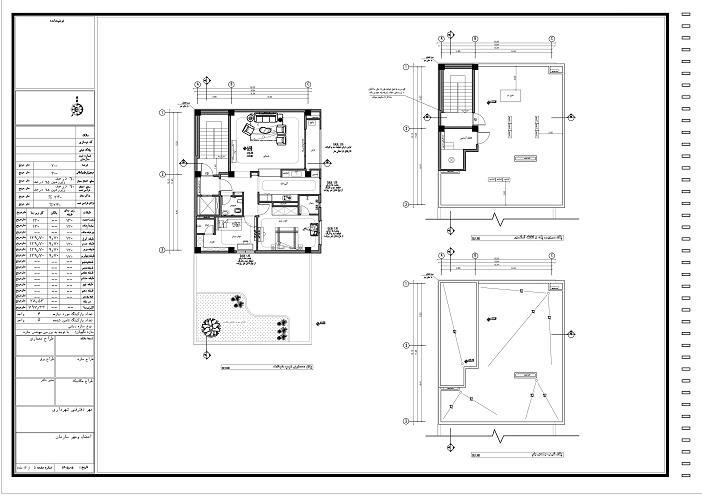

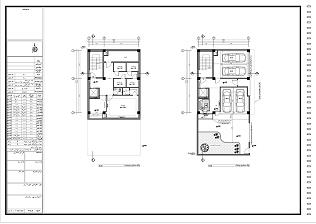

- پلان مبلمان معماری

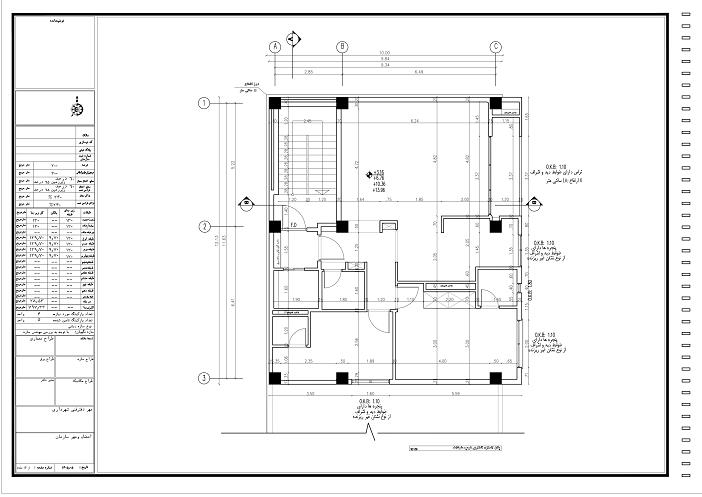

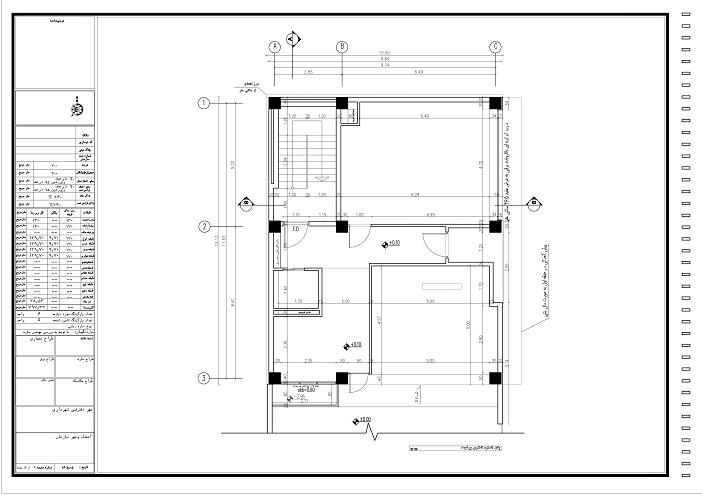

- پلان‌های اندازه‌گذاری
- پلان شیب‌بندی بام

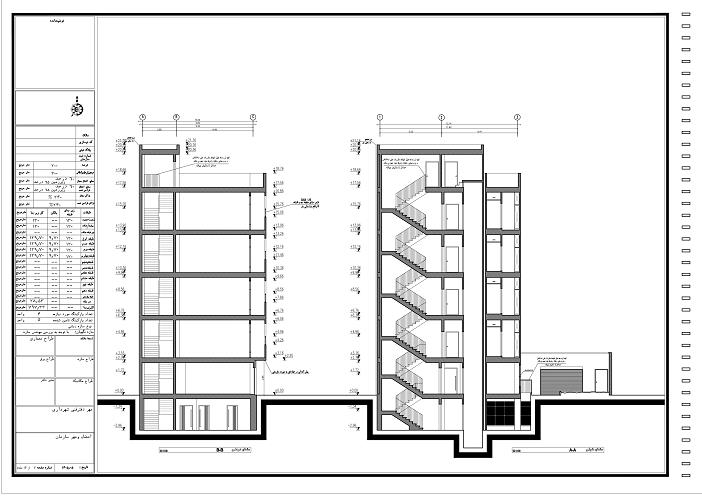

- مقاطع طولی
- مقاطع عرضی

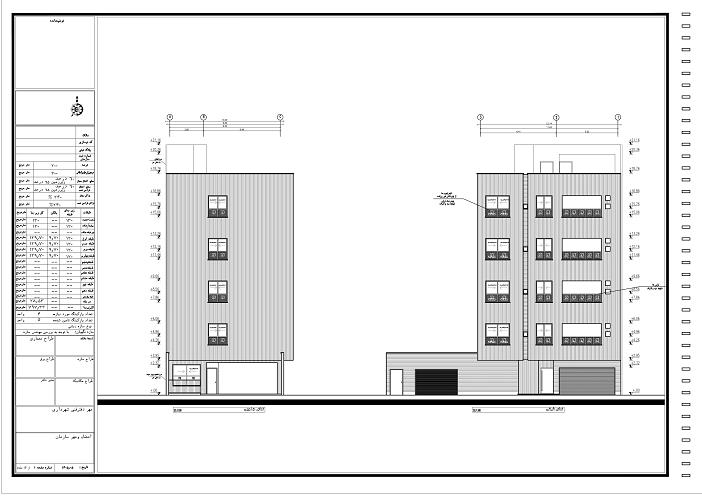

- نمای جنوبی

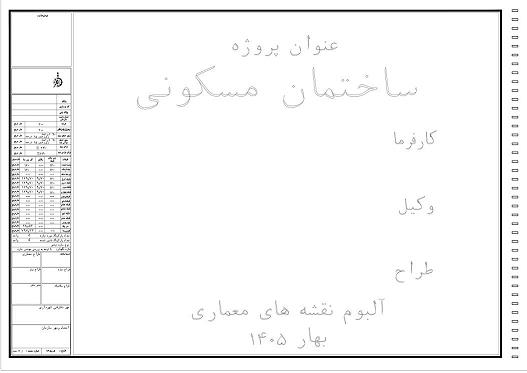

- شیت‌بندی نقشه‌های معماری
- نقشه‌ها با مقیاس ۱:۱۰۰
این پلان برای افرادی که دنبال زمین ۱۰×۲۰ متر هستند، می‌تواند نمونه‌ای مناسب برای بررسی نحوه سازماندهی فضاها و جانمایی بخش‌های مختلف ساختمان باشد. ابعاد زمین و بر ۲۰ متری آن باعث می‌شود اطلاعات پروژه برای مقایسه با زمین‌های مشابه نیز کاربردی باشد.
فایل‌های قابل دریافت
فایل‌های این محصول در قالب یک فایل ZIP ارائه می‌شوند و شامل فایل‌های PDF و DWG هستند.
فایل PDF
فایل PDF شامل ۱۳ شیت معماری در سایز A2 است که با مقیاس ۱:۱۰۰ شیت‌بندی شده و برای مشاهده و چاپ آماده است. این فایل برای افرادی که قصد بررسی نقشه‌ها یا استفاده از نسخه چاپی را دارند، مناسب است.
فایل DWG
فایل اتوکد با نسخه AutoCAD 2007 ارائه می‌شود و قابلیت ویرایش و چاپ دارد.
وجود فایل DWG به شما امکان می‌دهد نقشه‌ها را در محیط AutoCAD باز کرده و در صورت نیاز، جزئیات نقشه را بررسی یا ویرایش کنید. فایل اتوکد همچنین برای مهندسان و طراحانی که به فایل قابل ویرایش نقشه معماری نیاز دارند، کاربردی است.
چرا قبل از ساخت، پلان‌های مختلف را بررسی کنیم؟
انتخاب پلان مناسب یکی از مراحل مهم پیش از طراحی و ساخت ساختمان است. مشاهده نمونه‌های مختلف پلان به شما کمک می‌کند قبل از شروع اجرای پروژه، با نحوه جانمایی فضاها، پارکینگ، دسترسی‌ها، طبقات و سازماندهی کلی ساختمان آشنا شوید.
بررسی یک پلان مسکونی چهار طبقه روی پیلوت و زیرزمین می‌تواند دید مناسبی درباره نحوه طراحی ساختمان‌های چندطبقه در زمین‌های مشابه ایجاد کند. همچنین مشاهده نقشه‌های اندازه‌گذاری، مقاطع و نما به درک بهتر ساختار کلی پروژه کمک می‌کند.
این پلان می‌تواند به عنوان نمونه معماری و ایده اولیه طراحی برای پروژه‌های مشابه مورد استفاده قرار گیرد.
مناسب برای چه کسانی است؟
این مجموعه برای افرادی مناسب است که به دنبال موارد زیر هستند:
- پلان ساختمان مسکونی ۴ طبقه
- پلان ۴ طبقه روی پیلوت و زیرزمین
- پلان ساختمان برای زمین ۱۰×۲۰ متر 60 درصد ساخت
- پلان ساختمان مسکونی با بر ۲۰ متر
- پلان ساختمان شمالی‌ساز
- فایل اتوکد پلان ساختمان
- فایل DWG نقشه معماری
- فایل PDF نقشه معماری
- نمونه پلان ساختمان با اسکلت بتنی
مشخصات فایل دیجیتال
- فرمت فایل قابل ویرایش: DWG
- نسخه اتوکد: AutoCAD 2007
- فرمت فایل چاپی: PDF
- تعداد شیت: ۱۳ شیت معماری
- سایز شیت: A2
- مقیاس: ۱:۱۰۰
- فرمت تحویل: ZIP
- قابلیت فایل DWG: ویرایش و چاپ
نکته مهم
این محصول یک فایل نقشه معماری و نمونه طراحی است. پیش از اجرای پروژه، نقشه‌ها باید با توجه به شرایط واقعی زمین، ضوابط شهرسازی، مقررات ملی ساختمان و الزامات مرجع صدور پروانه توسط مهندس یا دفتر طراحی واجد صلاحیت بررسی و در صورت نیاز اصلاح و تأیید شوند.
